[Tableau] 방사형 차트 - 김하성 선수의 2017-2018 야구 데이터 분석

방사형 차트란?

방사형 차트는 중앙에서 방사형으로 퍼져나가는 형태를 가지고 있다. 주로 원형 레이아웃에서 데이터를 비교할 때 사용된다. 이러한 차트는 여러 변수들을 다각형 모양으로 시각화하여, 각 변수의 상대적인 값을 비교하는 데 유용하다.



실습

1. 방사형 차트로 구현할 5가지 항목을 선택한다.

- KBO 타자 데이터에서 구현할 5가지 항목을 선택한 후 피벗 필드로 설정한다.

- 설정된 피벗 필드명을 "Attribute"로 변경한다. (직관적인 변수명으로 확인하기 위함)



2. 방사형 차트 구현을 위해 계산된 필드 형성

-  삼각법 공식을 활용하여 X축과 Y축을 활용

1. Angle

-RUNNING_SUM(
2*PI()
/MIN({COUNTD([Attribute])})
)
+PI()/2

• PI 값을 활용하여 Attribute 필드를 각도로 표현할 수 있다.



- 중앙으로부터의 거리 평균값으로 표현하기

2. Distance from Center

AVG ([Value])



- 코사인 함수를 활용하여 X축 구성하기

3. X

[2. Distance from Center]*COS([1. Angle])



- 사인 함수를 활용하여 Y축 구성하기

4. Y

[2. Distance from Center]*SIN([1. Angle])



- Players 변수 Filter 설정하기

Player Filter

[이름] = [Players]



- 전년도와 선택 연도가 함께 출력되도록 필드 만들기

Year Filter(선택 연도 및 전년도)

[시즌] = [Selected Year] or [시즌] = [Selected Year] - 1



• 생성한 X를 열로, Y는 행으로 삽입한다.
• 특정 선수의 기록을 표현하기 위해 Players라는 이름으로 생성한 매개변수를 필터에 넣고 "참" 선택
• 매개 변수가 표시되도록 설정한다.
• 방사형으로 나타날 수 있도록 마크를 다각형으로 변경한다.
• X와 Y 데이터를 클릭하여 Attribute로 계산되도록 설정한다.

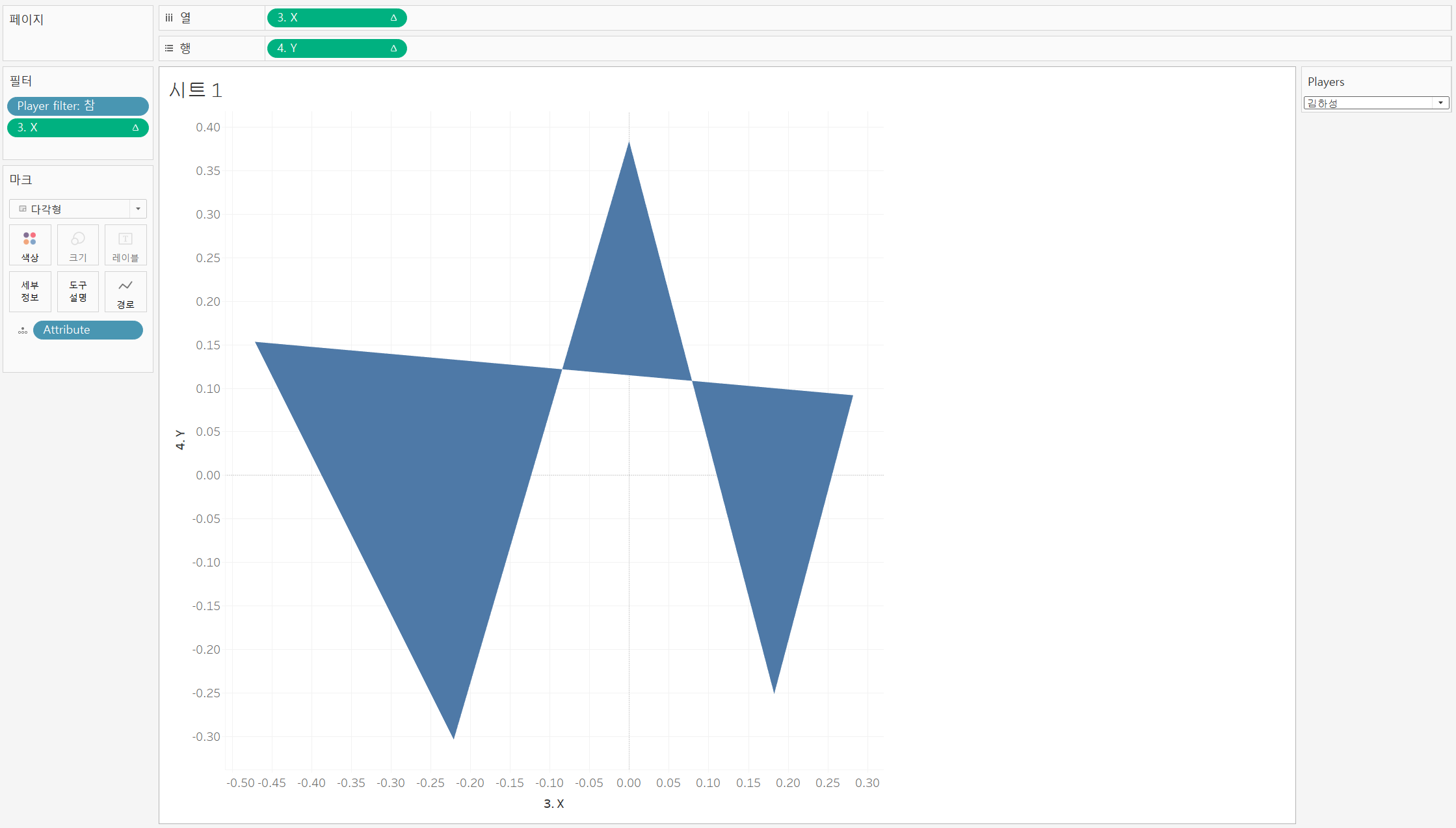

• 그렇게 했을 때 나오는 김하성 선수의 다각형 차트



3. 오각형으로 나타내기

- Angle 필드를 활용하여 도형의 모형을 바꾸고 값을 표시



- X값을 복사하여 하나 더 만들고 이중축 설정을 한다.

- 축을 동기화하고 두번째로 만든 카드는 다각형 -> 원으로 변경한다.

- Attribute와 Value 값이 차트에 나타날 수 있도록 레이블에 삽입한다.

(Value값은 합계가 아니라 평균으로 변경한다.)

• 시즌 내 총합치가 아니라 평균치를 보기 위함이다.



4. 시즌 별 차이를 나타내기

- 전년도를 함께 나타내기 위해 매개 변수 형성

- "시즌" 필드를 측정값이 아닌 "차원"으로 변환 -> 시즌별 차이 드러내기

- 변환한 "시즌" 필드를 3.X의 "색상"에 넣는다.

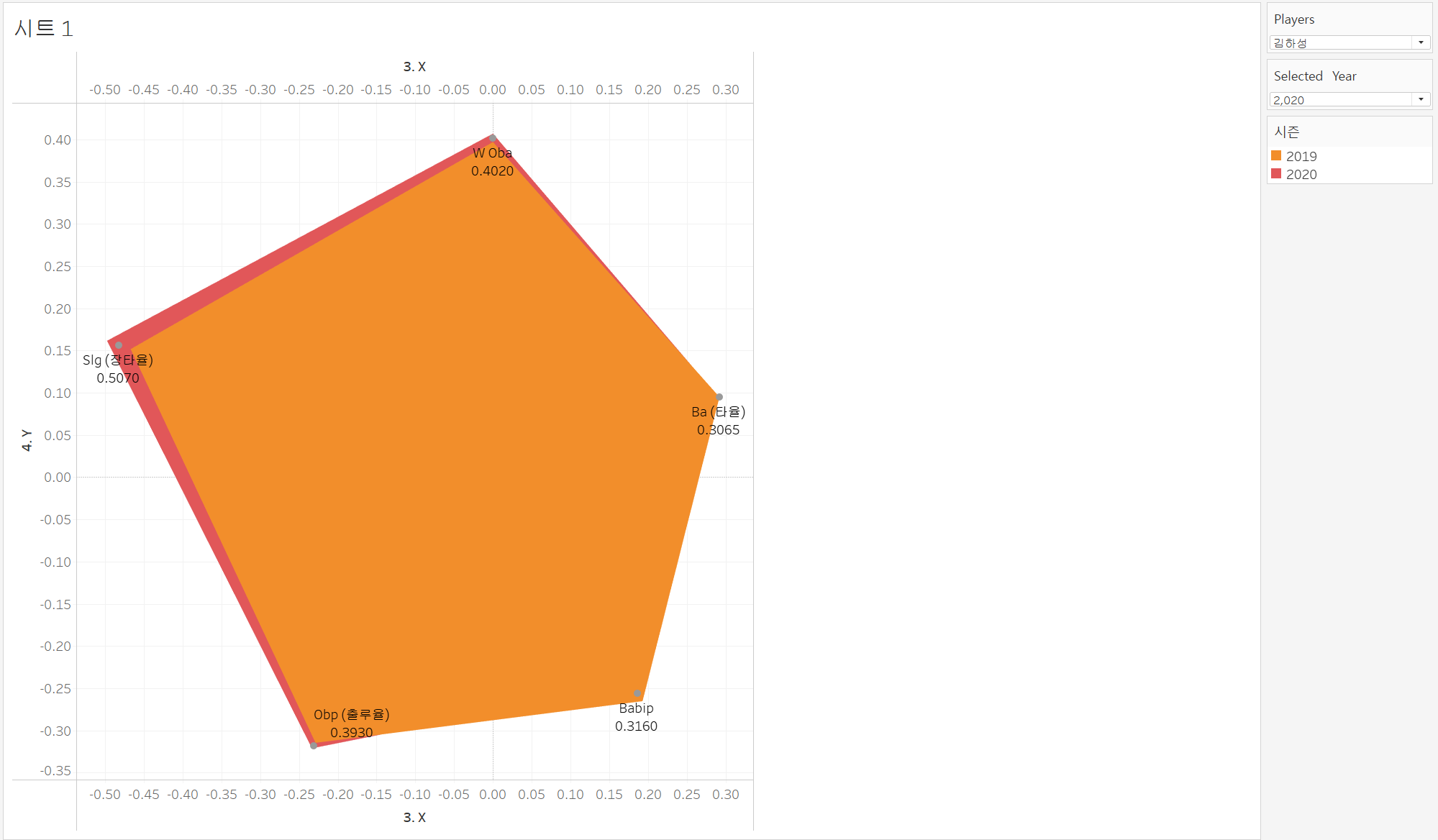

- 김하성 선수, 2020으로 매개변수 값을 설정하면 아래와 같이 나온다.



5. 시각화가 용이하도록 최종 마무리

- 시트의 총합계, 행 구분선의 패널과 머리글을 모두 없음으로 설정 + 라인 서식도 모두 없음으로 설정

- 색상 투명도를 50%로 조정

- 머리글 표시 해제

- value 평균값 3자리수로 바꾸기



---

위와 같은 방식으로 선수의 실력을 확인할 수 있으며, 2020년에 김하성 선수는 장타율이 전년에 비해 향상되었음을 알 수 있다.



▽ 태블로 퍼블릭으로 확인하기

김하성 선수 - 방사형 차트





▼ 출처

조준희, 명완식. (2022). 바로 시작하는 태블로.
